Évacuation des fumées
Les gaz de combustion sont produits lors du forgeage avec du charbon et du gaz et doivent être captés et évacués de manière fiable à l'extérieur. Cela ne peut être fait qu'à l'aide d'un système spécial d'évacuation des fumées.
On distingue ici les systèmes avec tirage naturel de la cheminée ou ventilateur de fumées (extraction).
En plus du désenfumage, nous proposons également des séparateurs centrifuges (cyclones) adaptés pour éliminer les grosses particules des fumées.
Avant d'installer un nouveau système, vous devez vous coordonner avec l'autorité compétente ou le ramoneur du district pour éviter les surprises imprévues.
Vous n'êtes pas sûr de ce dont vous avez besoin ni de comment le faire. Mettre en œuvre votre projet ? Contactez-nous simplement et nous serons heureux de vous aider.
hotte de fumée type R-1.1 pour évacuation naturelle pour forges portables, pour fixation sur la forge portable ou au mur, largeur 595 mm, profondeur 480 mm, hauteur 890 mm, diamètre du tuyau de sortie 180 mm
hotte de fumée type R-2.3 ø 250 pour évacuation naturelle pour forges avec 1 feu, pour fixation sur la forge ou au mur, largeur 700 mm, profondeur 700 mm, hauteur 1030 mm, diamètre du tuyau de sortie 250 mm
Aspiration fumée type A-15.4 hotte avec ventilateur, pour forges avec 1 feu.
aspiration fumée type A-30.4 hotte avec ventilateur pour double-forges pour fixation sur les forges ou au mur largeur 1650 mm, profondeur 700 mm, haut. 1580 mm diamètre du tuyau de sortie 250 mm débit d'air env. 33 m³/min à 160 Pa tri-phasé 400 volts, 50 Hz, 0,55 kW 1400 t/min, intenité sonore env. 68 dB(A)
extracteur de fumée G-15.4 pour des hottes existantes pour les installations avec un feu de forge.
extracteur de fumée G-30.4 pour des hottes existantes pour les installations avec un feu de forge.
Ventilateur de cheminée RH modèle rond pour montage à la sortie de la cheminée.
Ventilateur de cheminée HF modèle carré pour montage à la sortie de la cheminée.
pour évacuation de fumée G-15 plaques angulaires stables en acier inoxydable
pour évacuation de fumée G-30 plaques angulaires stables en acier inoxydable
bride d'aspiration ø 300 mm pour éxtracteur de fumée G-30 La buse est destinée au côté admission
bride d'aspiration ø 250 mm G-30 pour évacuation de fumée G-30 La buse est destinée au côté admission

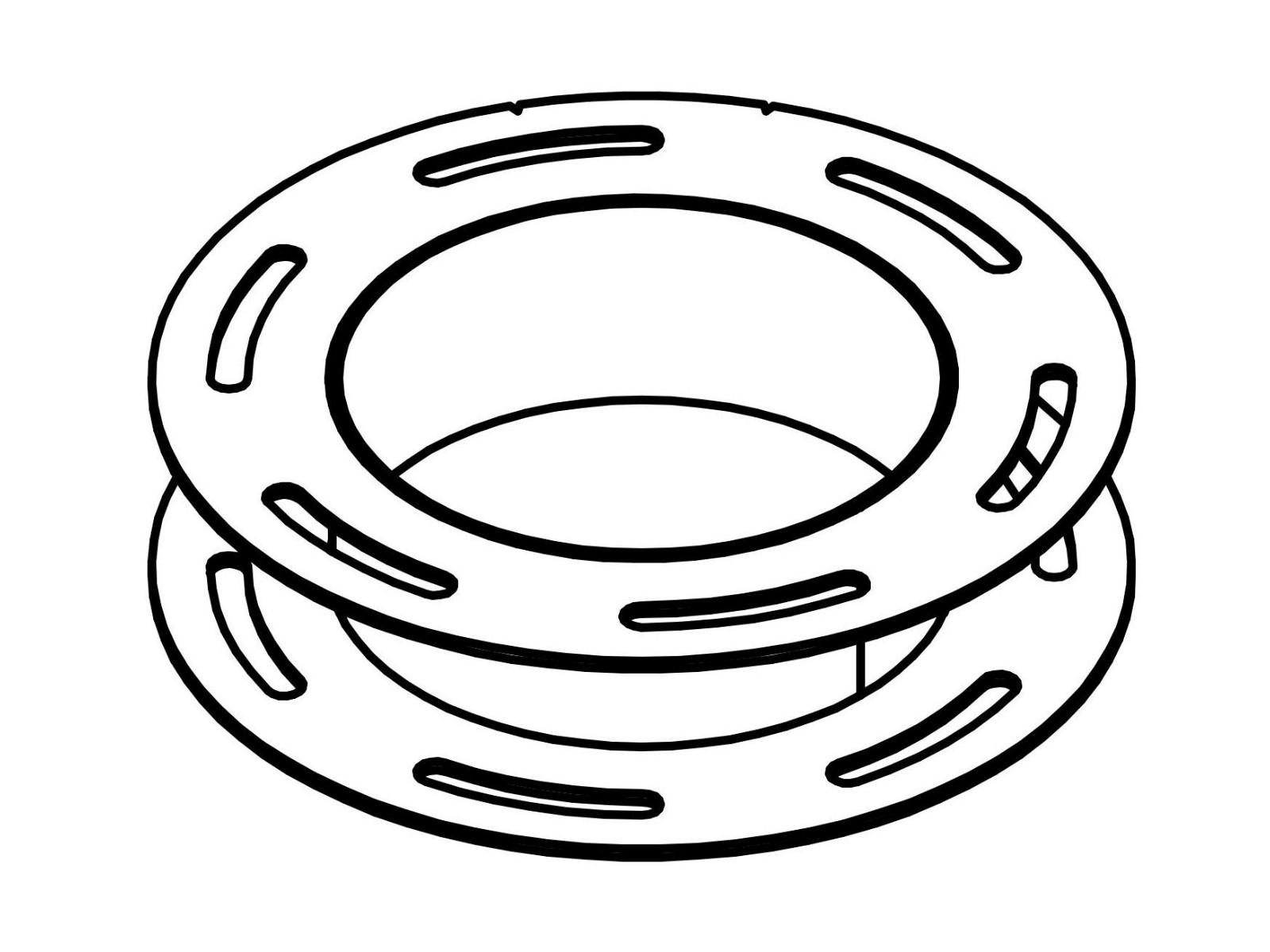

Entretoise ø 250 mm pour G-15 pour évacuation de fumée G-15 Livraison sans joint (joint approprié 59102015) Cette entretoise permet d'orienter le ventilateur dans la position souhaitée sur la cheminée, simplifiant considérablement le raccordement à la tuyauterie existante. Elle facilite également l'installation dans les situations complexes, notamment sous les plafonds bas. L'entretoise est montée entre la hotte et le ventilateur ; la figure 2 montre un exemple d'installation.
cyclone hotte dépoussièrante type Z 302 version compacte pour montage entre mur et forge, reposant sur la forge et au sol, avec extracteur et sa fixation murale, diamètre de sortie 250 mm, débit de dépoussièrage (moyenne) 230 g/h, triphasé 400 Volt, 0,55 kW, 2800 tr/min. Delai de livraison 6-8 semaines.
dépoussièreur à effet cyclone pour dépolluer les fumées issues d'un foyer de forge à charbon. Degré de dépoussièrage (environ) 89 %, débit de dépoussièrage (moyenne)230 g/h, pour forge avec un foyer, pour installation au sol à côté de la forge, avec un support (en option), ou pour installation au mur avec un support mural (en option), séparément au mur, moteur tri-phasé 400 Volt, 0,55 kW, 2800 tr./min., diamètre de sortie: 250 mm Delai de livraison 8 semaines.
Séparateur à cyclone double type Z 502-30 pour dépolluer les fumées issus d'un foyer de forge à charbon par effet centrifuge. Construit en 2 cyclones en parallèle d'un diamètre de 500 mm chacun. Avec extracteur triphasé 400 Volt, 1,1 kW, vitesse 2800 tr./min Diamètre de la sortie du ventilateur 250 mm Delai de livraison 8 semaines.
