Une presse à forger à matrice ouverte, par exemple, est idéale pour souder des emballages damas et forger avec précision des pièces.
Non seulement le forgeage lui-même, mais également d'autres travaux en aval du forgeage, comme le redressage, peuvent être effectués rapidement grâce à la matrice ouverte hydraulique. presse à forger.
Partout où la mise en place d'un marteau pneumatique apparaît problématique, la presse hydraulique offre une bonne alternative pour faciliter le travail et travailler efficacement.
Pompe série industrie 1-HHFP
Valve de remplissage (FN), M 10 x 1 m
Cartouche de graisse 400 grs, DIN 1284,
appareil de remplissage ou graisse en vrac appliquée à la spatule
Spécification
Valve de remplissage (FN), M 10 x 1 m (12 670)
Sachet PE, avec carte en entête, pour la mise sur broche
Flexible haute pression, M 10 x 1 m, 11 x 300 mm, avec 1 agrafe 4 mors, M 10 x 1 i
Caractéristiques particulières
Permet d'utiliser des graisses jusqu'à la classe NLGI 2 à 20 °C
Manchette garantissant l'étanchéité avec de la graisse en vrac ou avec une cartouche
La manchette peut, conditionnée par la mobilité de la tige de poussée, être introduite dans des cartouches endommagées ou n'ayant pas de stabilité dimensionnelles
Selon DIN 1283
Certifié TÜV
Piston de pompe, cylindre et joint torique avec une précision de 6 μ (pas de graissage fictif)
Aucune fuite interne. Etanchéité par joint torique et clapet à bille. Les retours de graisse comprimée sont évités
Performance inchangée après 40.000 cycles
Valves de remplissage et de dépression séparée dans la tête de la pompe à graisse
Tête de pompe à graisse en zinc moulé Z410
Les striures profondes assurent une bonne prise en main
Poignée ergonomique
Levier équipé d'une poignée anti-dérapante
Même avec de fortes contre-pressions l'effort pour actionner le levier reste régulier, grâce à la pression de graissage variable
Les endroits difficiles d'accès peuvent être atteints car la graisse est efficacement, aspirée par chaque ouverture du levier et peut être transférée sur le point de graissage
Le fond amovible améliore l'action du ressort, en augmentant l'effort de compression sur la graisse en vrac, et en facilitant l'insertion de la manchette dans des cartouches déformées
Tige de poussée blocable à chaque position- La tige de manoeuvre ne doit pas être complétement tirée vers l'arrière pour libérer la graisse de la pression du ressort (la graisse ne se sépare pas)
Purge de l'air par une rotation d'un demi-tour du corps de la pompe
Presse hydraulique AN-Y04-25t
pour forger,
puissance 25 MPa (env. 25 t),
Course réglable, course max 300 mm,
vitesse en montant 60 mm/s,
vitesse en descendant 40 mm/s (sous charge 7 mm/s)
table de travail 300 x 200 mm,
moteur 4 kW, triphasé 3x400 V,
poids total 880 kg (sans huile),
dimensions (Lxlxh): 1200 mm x 750 mm x 2080 mm,
avec 1 paire d'étampes plates (230x130x50 mm)
numéro de série #N
Zones d'application:
Damas forgé
Forgeage à matrice ouverte
coup de poing, épine,...
étirer, comprimer,...
NOUVEAU:
Mode de configuration avec une vitesse de levage lente !
Facile à utiliser via le deuxième interrupteur sur la pédale.
Avantages:
Construction en acier soudé robuste du cadre de la presse
petit encombrement
Positions finales librement positionnables (avec échelle en mm pour un positionnement exact)
pression hydraulique réglable
contrôle facile et précis en actionnant avec la pédale
vérin hydraulique double effet
vitesse de pressage élevée
grande zone de pressage
Émissions sonores nettement inférieures à celles du marteau pneumatique
Mise en service rapide et simple de la machine
Hydraulique robuste, durable et nécessitant peu d'entretien
utilisation flexible grâce à l'insertion latérale (environ 80 mm x 180 mm)
Fixation de matrice simple et flexible à l'aide de rainures en T dans la table de presse

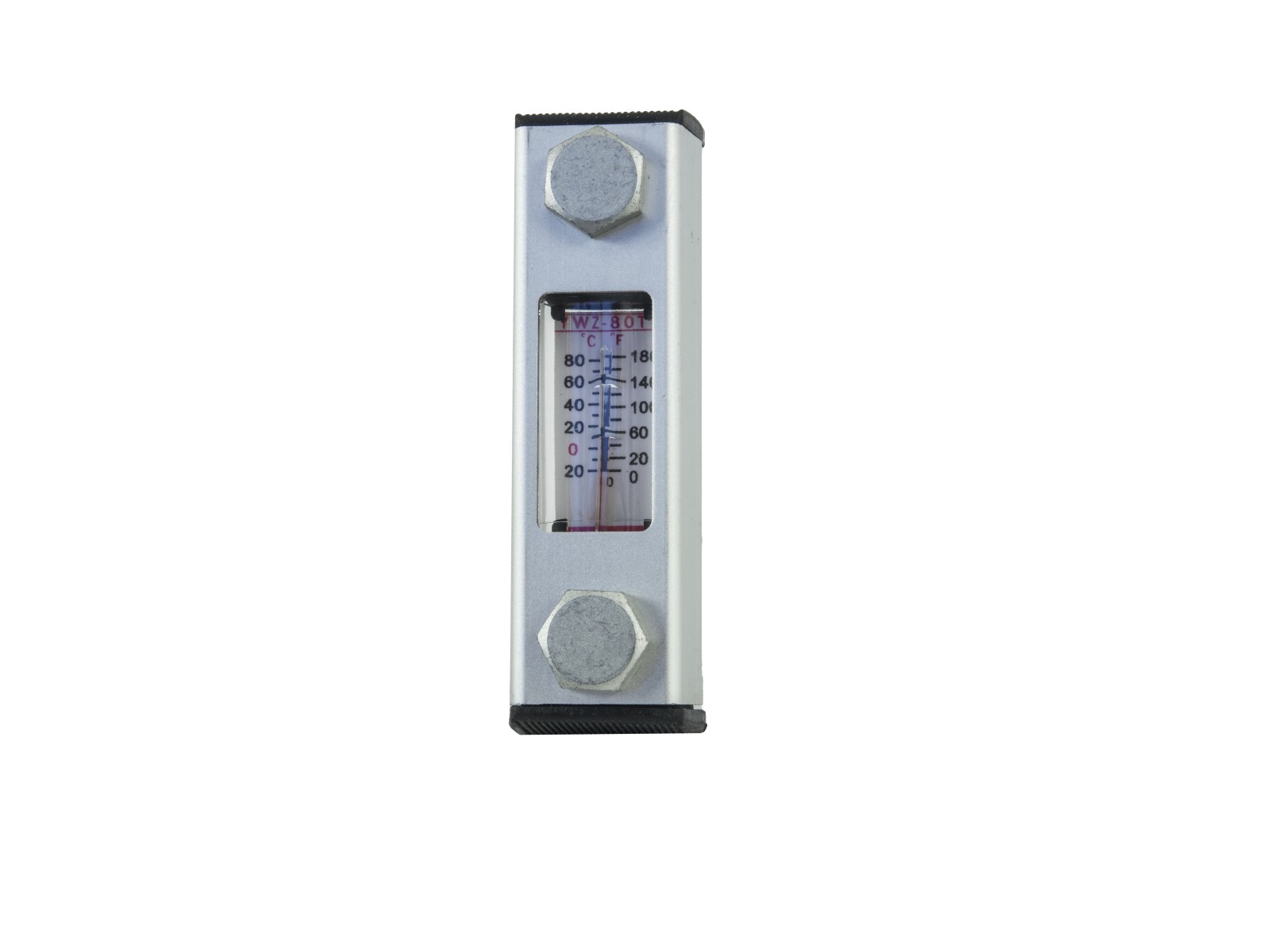

Jauge de niveau d'huile, jauge de température d'huile
Fonctionnement manuel ou automatique
Presse hydraulique AN-Y04-50t
pour forger,
puissance 50 MPa (env. 50 t),
Course réglable, en max 300 mm,
vitesse en montant 55 mm/s,
vitesse en bas 50 mm/s (sous charge 8 mm/s)
table de travail 380 x 300 mm,
moteur 7,5 kW, triphasé 3x400 V,
poids total 1950 kg (sans huile),
dimensions (Lxlxh): 1560 mm x 1110 mm x 2140 mm,
avec 1 paire d'étampes plat
numéro de série #N

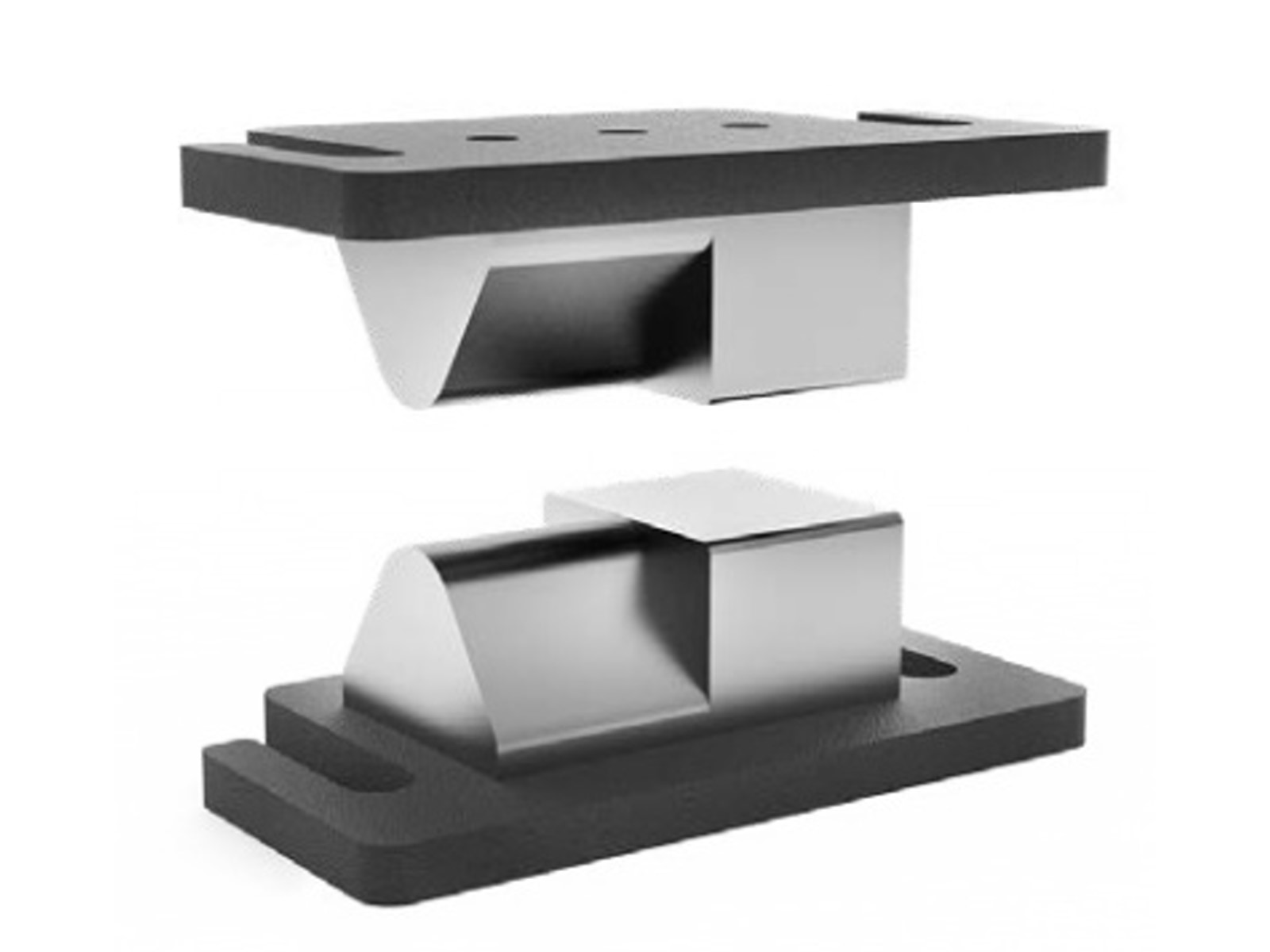

étampe combinée pour presse à forger #Varinfo
adapté pour dessus ou dessous,
Dimension 230x130x50mm,
en acier à outils trempé,
Forme combinée plate / convexe (R=75 mm)

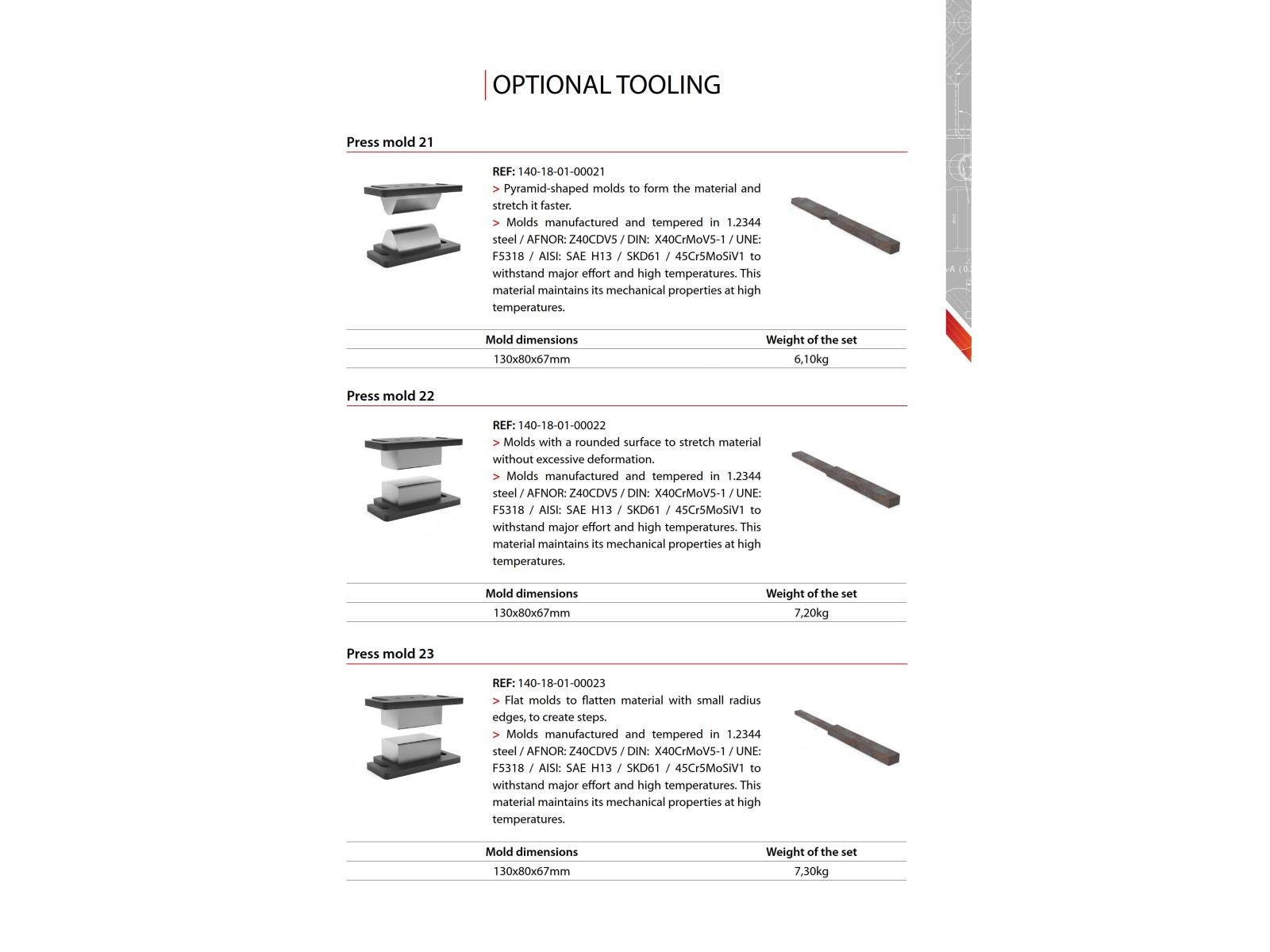

Étampe spéciale pour presse à forger #Varinfo
pour presse à forger hydraulique,
trempé à partir d'acier à outils,
y compris la création de dessins
Demandez-nous simplement, nous créerons une offre et après approbation de la commande, les matrices seront fabriquées individuellement.

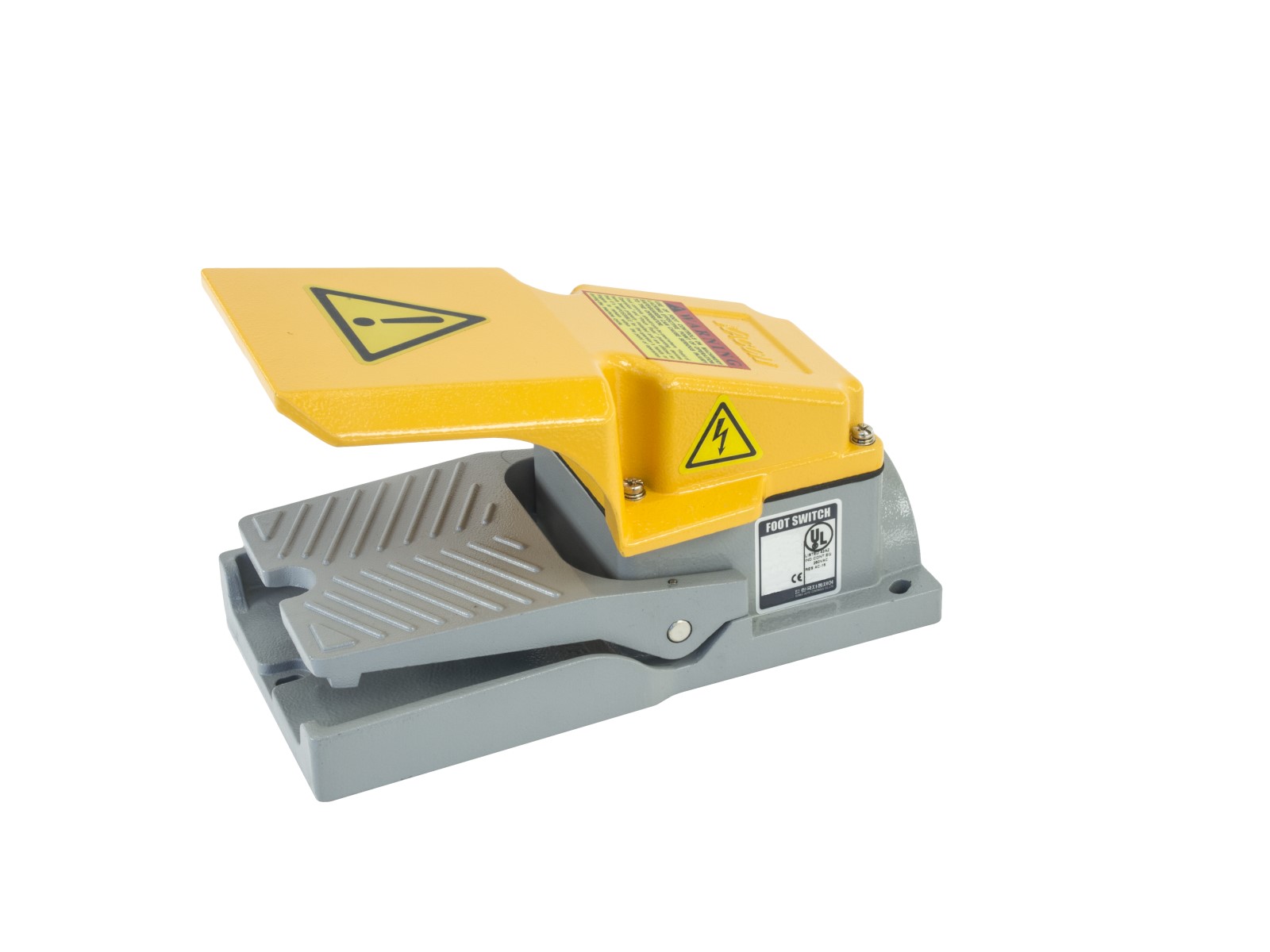

Interrupteur à pied pour presse à forger AN-Y04 - 1 pédale
boîtier en aluminium,
Le couvercle empêche tout fonctionnement involontaire,
pour presse à forger avec un niveau de vitesse.
Interrupteur à pied pour presse à forger AN-Y04 - 2 pédale
boîtier en aluminium,
Le couvercle empêche tout fonctionnement involontaire,
pour presse à forger avec deux niveaux de vitesse.
Accouplement à griffe d'espacement pour presse à forger AN-Y04-25t
entretoise / bague pour accouplement élastique,
pour couplage entre pompe hydraulique et moteur électrique
Accouplement à griffe d'espacement pour presse à forger AN-Y04-50t
entretoise / bague pour accouplement élastique,
pour couplage entre pompe hydraulique et moteur électrique
